Quvur liniyasini qurishda keng qo'llaniladigan tirsakli ulash usuli
Kundalik quvurlar qurilishida eng keng tarqalgan quvur va tirsak ulanishlari 90 ° va 45 ° (1.5D). Biroq, oddiy sharoitda, siz faqat quvurga tegib turganingizda, siz tez -tez o'lchamlarni qanday hisoblashni bilmay qolasiz, bu esa quvurlar ulanganda ortiqcha bo'shliqlarga yoki noto'g'ri burchaklarga olib keladi. Vaziyatni kuting. Quyida men tez -tez ishlatiladigan tirsaklarni hisoblash usulini tanishtiraman:

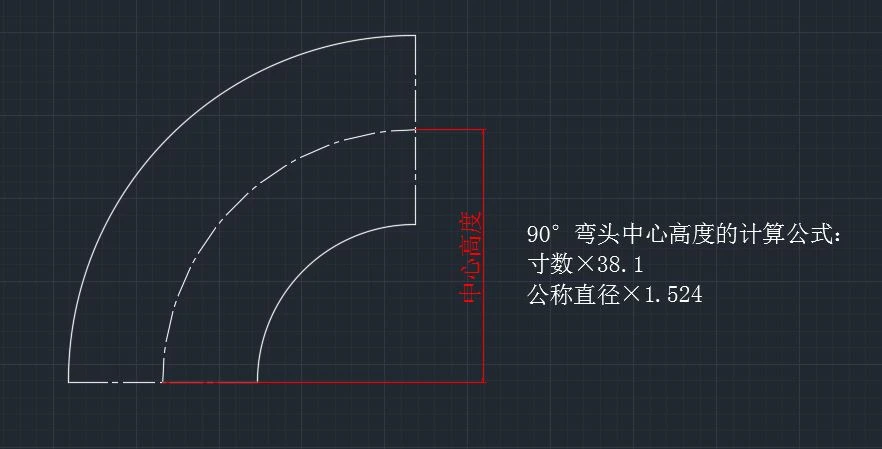

Yuqoridagi rasmda ko'rsatilgandek:
90 ° tirsakni hisoblash usuli: dyuym × 38.1, nominal diametri × 1.524
Agar bizning quvurimiz 4 dyuym bo'lsa, bizning hisoblash usuli:
(1) 4×38.1=152.4
4 dyuymli quvurga mos keladigan nominal diametri DN100, keyin usul:
(2) 100×1.524=152.4
Quyidagi misol qurilish paytida yuzaga kelgan haqiqiy vaziyatga asoslangan:

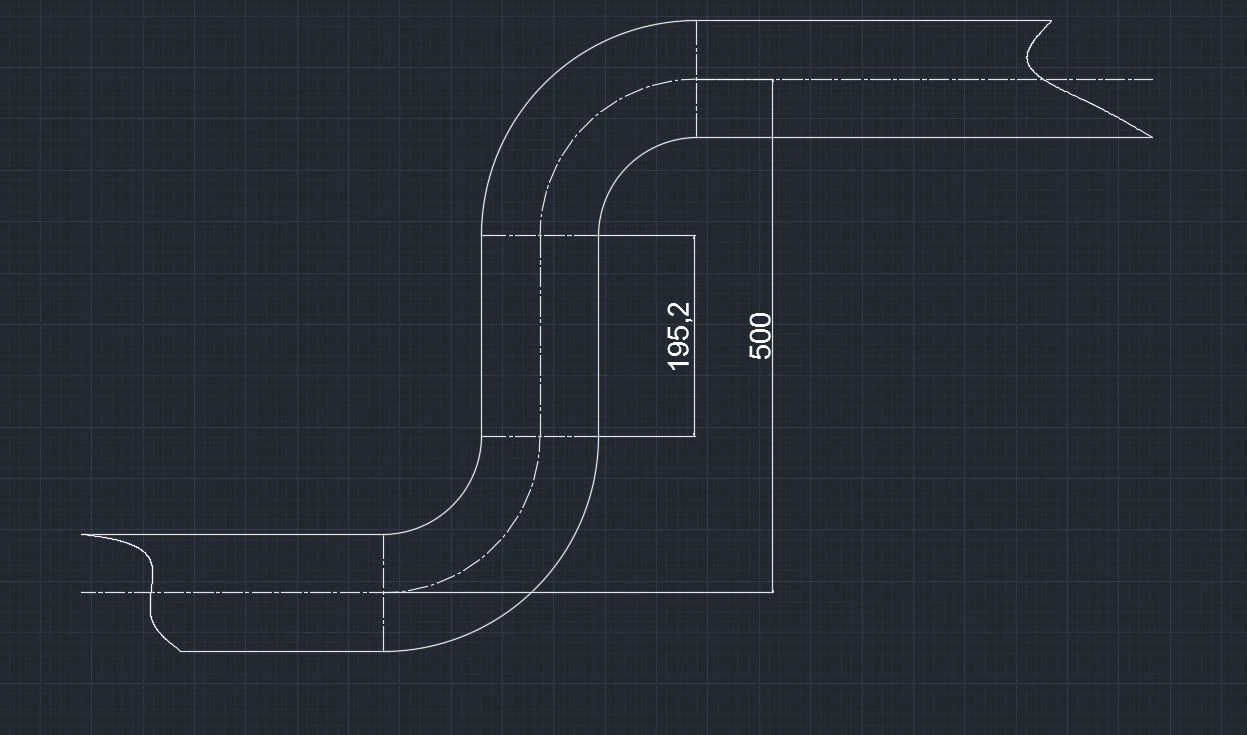

Shaklda ko'rsatilganidek:
Qurilish vaqtida biz bilamizki, ikkita markazning balandligi 500, quvur diametri esa DN100. Keyin oraliq qisqa uzunligini hisoblashimiz mumkin.
Hisoblash usuli: 100 × 1.524=152.4
500-152.4×2=195.2

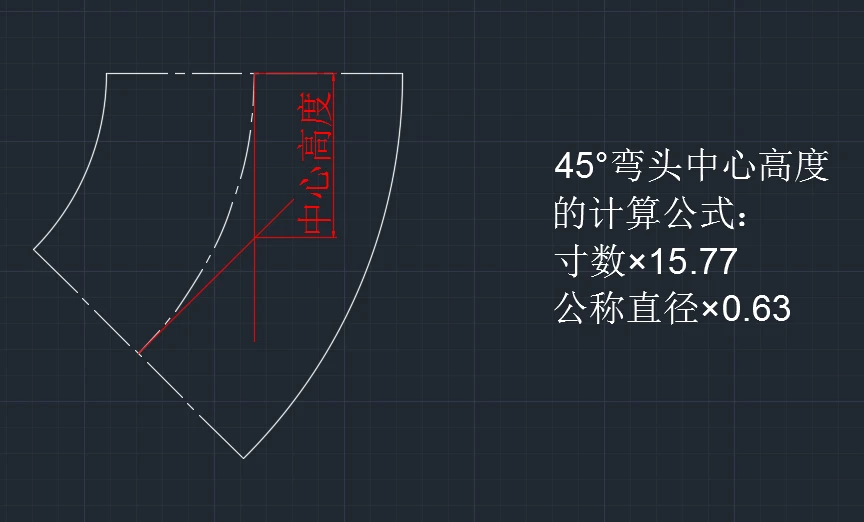

Shaklda ko'rsatilganidek:
45 ° tirsakni hisoblash usuli: dyuym × 15,77, nominal diametri × 0,63
Agar bizning quvurimiz 4 dyuym bo'lsa, bizning hisoblash usuli:
(1) 15.77×4=63.08
4 dyuymli quvurga mos keladigan nominal diametri DN100, keyin usul:
(2) 100×0.63=63
Quyidagi misol qurilish paytida yuzaga kelgan haqiqiy vaziyatga asoslangan:

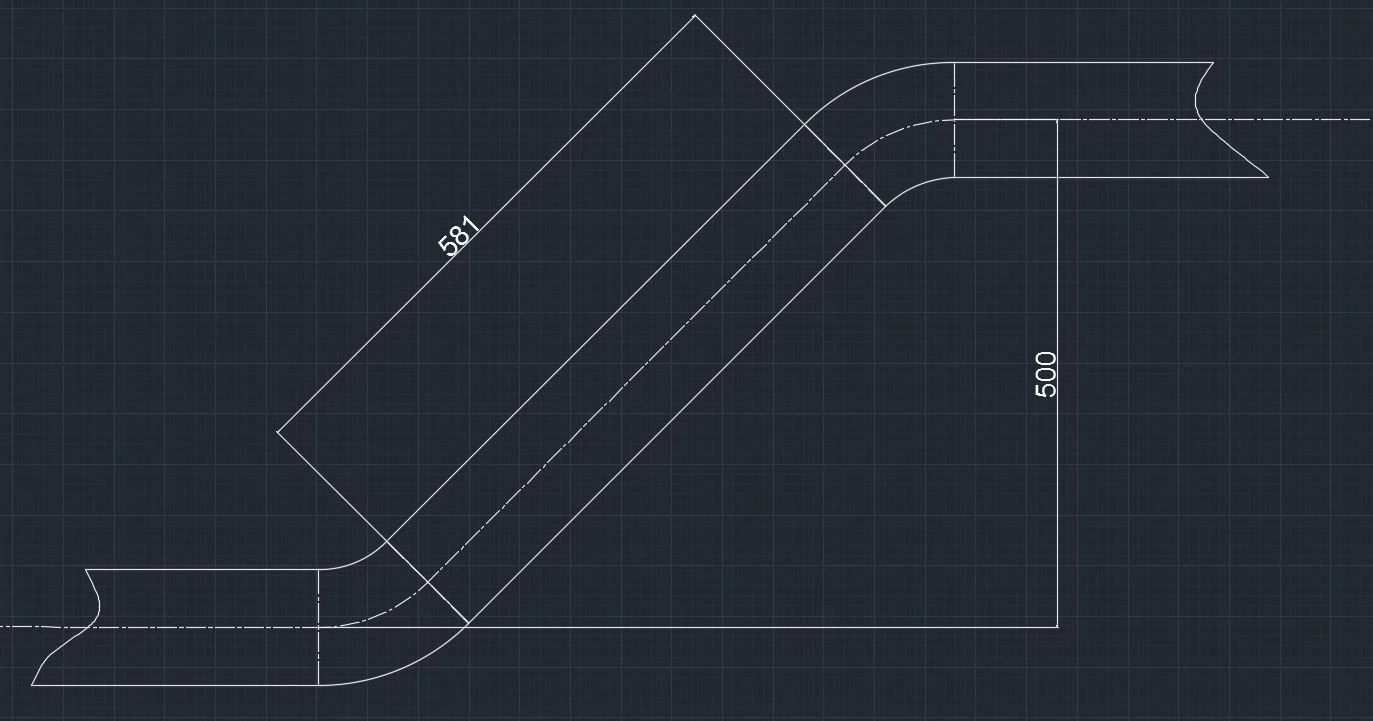

Shaklda ko'rsatilganidek:
Qurilishda biz ikkita markazning balandligi 500 va quvur 4 dyuym ekanligini bilamiz, shuning uchun biz qisqa bo'g'inning uzunligini hisoblashimiz mumkin. Hisoblash usuli: 15,77 × 4=63,08
500×1.414-2×63.08=580.84
Yuqoridagi usullarni birlashtirib, biz quvurlarni ishlab chiqarish vaqtini ancha qisqartiramiz va har kungi quvurlar qurilishining aniqligini oshiramiz. Bundan tashqari, siz quvur liniyalarini qurish chizmalariga asoslanib, quvurlarni jalb qilishingiz mumkin.
